水冷PCパーツメーカーBykskiの高級志向ブランドとして展開しているGranzonから、稼働状態をデジタルディスプレイに表示できる、本格水冷パソコン向けPWM DDCスタイルウォーターポンプをレビューします。
メンテナンス次第で長期間の運用が可能な本格水冷パソコンの勧め
メンテナンスフリーで取り付けも容易な、CPUのウォーターブロックとラジエーターをチューブで接続した簡易水冷ユニットが近年特に人気となっておりますが、経年劣化によって徐々に冷却水が減少し、5年ぐらいで冷却能力が低下してしまう製品もあるそうです。
本格水冷パソコン用の冷却システムは、冷却水の補充や定期的なメンテナンスが必要になりますが、ウォーターポンプなどの部品を交換しながら長期間使い続けられるメリットがあります。

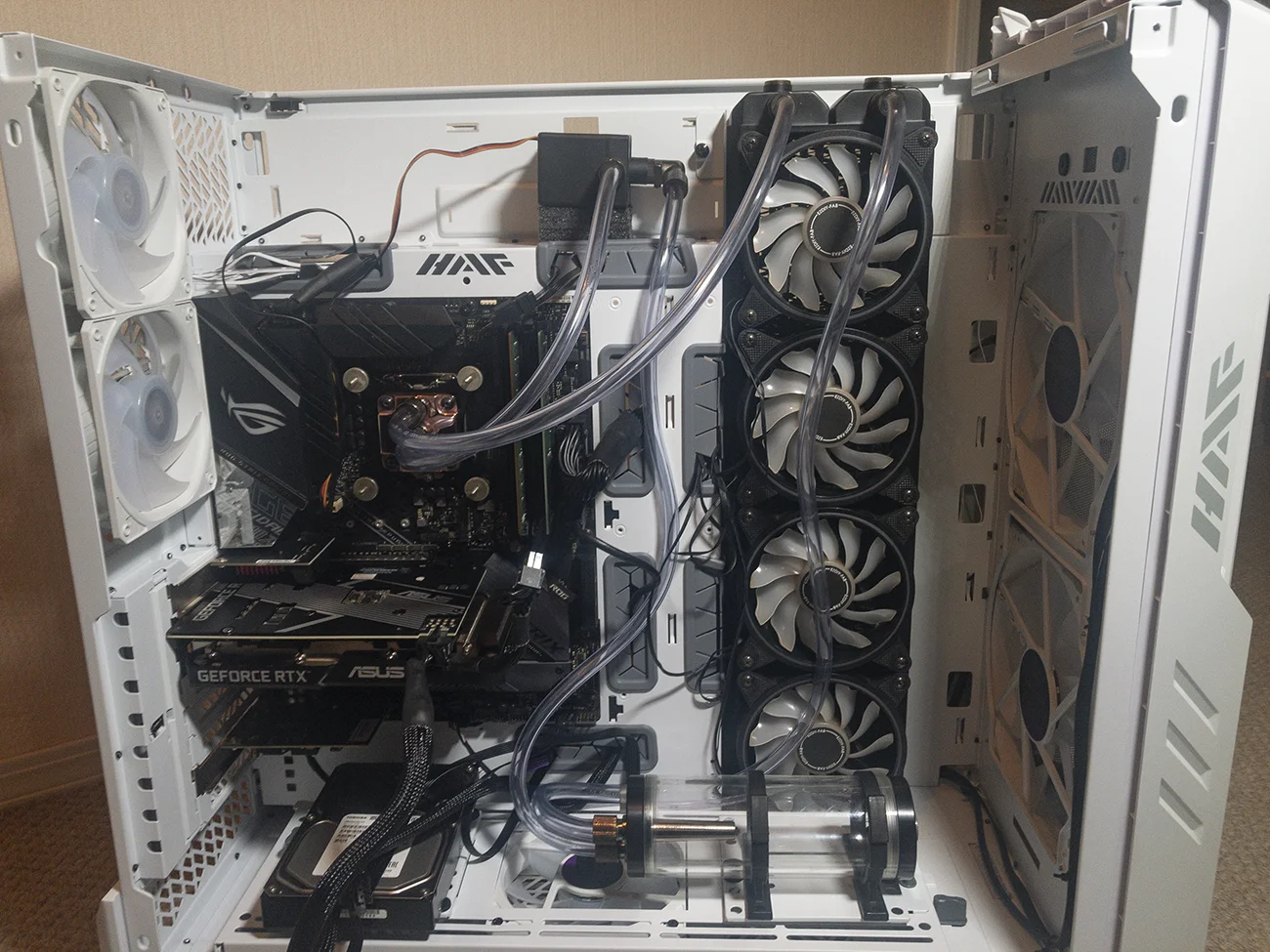

2011年に初めて本格水冷パソコンを自作して以来、水冷ユニット以外のパーツを次々と交換してきましたが、ケースをCooler MasterのHAF700に交換した際に水路洗浄やホースの交換を行い、その約半月後にウォーターポンプが停止してしまいました。
13年間一度も止まらなかった耐久性の高い水冷ポンプJINGWAYのDP-600Pは、メーカー直販サイトで販売を続けているようなので、こちらは別の記事でご紹介しております。
今回水冷ポンプを取り付ける巨大フルタワーケースCooler Master(クーラーマスター)HAF700のレビューについては、以下のリンクを参考にしてください。
GranzonのPWM DDCスタイルポンプのセット内容
今回購入したウォーターポンプは、水冷PCパーツメーカーBykskiの高級志向ブランドであるGranzonのデジタルディスプレイ付きPWM DDCスタイルポンプです。
最大流量700L/h、最大揚程6mというDDC系ポンプの高い性能に加えて、稼働状態をモニタリングできるディスプレイ付きである点が購入の決め手となりました。
販売価格は日本国内で22,500円、AliExpressなどの海外通販サイトでも22,015円だったため、輸入時の諸費用も考慮すると、国内の水冷PCパーツ専門オンラインショップで購入した方がお得です。
セット内容には、デジタルディスプレイ付きポンプ本体とリモコン、ビスセットやPWM制御&ペリフェラル4ピン電源ケーブル、謎のカードが2枚付属します。
梱包物の中に取扱説明書が無ければ、ウェブサイトにもダウンロード可能なマニュアルが見当たらず、G1/4止水キャップも付属しないという点は非常に不親切ですね。
箱の中の緩衝材を破っている時に120mmファン用ブラケットが奥に隠れていたのを後から見つけたので、それは記事の下の方で説明します。
無いと思ってAliExpressで激安ブラケットを注文していたのに……。
GranzonのPWM DDCスタイルポンプの外観とサイズ
稼働状態を確認できるディスプレイ付きフロント部
ポンプ前面は、ポンプの回転数や冷却水の推定流量などの稼働状態を確認できるカラーディスプレイ付きで、高さ84mm、横幅と奥行きが68.5mmの割と大きめのサイズとなっております。
Bykski製リザーバーを取り付けられるトップ部
上部は、Bykskiの60mm径リザーバーを直接取り付けられるネジ切り加工済みで、別体のウォータータンクにホースで接続する時は、上部センターのG1/4入水口にフィッティングを取り付けて使用します。
また、別売りのリザーバータンクには、国内の水冷パーツ専門店で販売されている以下のPOM製トップキャップ採用モデルがあります。ただし、Granzon GFMBとの適合は購入前に確認する必要があり、メーカー側ではCT-F60-AL-V2シリーズへの対応が案内されています。
- Bykski 60mm Single Cover Water Tank 60mm:CT-F60-POM-60
- Bykski 60mm Single Cover Water Tank 100mm:CT-F60-POM-100
- Bykski 60mm Single Cover Water Tank 150mm:CT-F60-POM-150
- Bykski 60mm Single Cover Water Tank 200mm:CT-F60-POM-200
G1/4の入出水口が備えられた左サイド部
ディスプレイ部を正面に見て左サイド部には、上側にG1/4入水口、下側にG1/4出水口が備えられています。
上部の入水口と合わせて合計2つの入水口が備えられているため、CPUのみを冷却する今回のような構成で片方だけを使用する場合は、もう片方を別売りの止水ネジなどで塞ぐ必要があります。
後方はステーなどに取り付け可能なネジ穴付き
ポンプの後方には、ステーやファンブラケットにネジ止めできる固定用ネジ穴が2つ設けられています。
メーカーの仕様では、ポンプの材質はPOMとアルミニウムで、アルミニウムは冷却水に接触しない構造となっています。背面の金属板の材質は確認できませんでしたが、異種金属が接触した部分に水分が入り込むと電食が発生する可能性があるため、固定部分の状態にも注意が必要です。
下部にもネジ穴と電源用コネクター付き
下部にはステーやブラケットに固定できる2つのネジ穴と、電源供給用のコネクター挿入口が設けられています。
付属の4ピンPWMポンプコネクターとペリフェラル4ピン電源コネクターに分岐したケーブルを接続し、回転数の制御信号と12V電源を別々の場所から取得する必要があります。
ブラケット付属でポンプの固定は簡単
最初は付属の両面テープを貼り付けてフルタワーケースHAF700内に固定していましたが、箱を廃棄しようと思って保護スポンジを解体していた最中に、120mmファンの取付穴に固定できるポンプ用ブラケットを発見したので、こちらを利用しました。
3500rpm以上でケースの共振が酷くなっていたため、スポンジを切ってポンプとブラケットの間に挟む防振対策をしていましたが、その後、固定方法を変更しました。
ポンプの下ではなく、ブラケットのネジ穴にファン固定用の防振ゴムを入れた方が振動を効率よく抑えられ、最大回転数まで回さない限りはポンプのモーター音がほとんど聞こえない程度になりました。
取り付けた防振ゴムについては、以下の画像を参考にしていただければ幸いです。
ポンプの状態を表示するディスプレイ表示と騒音対策
ASUS Q-Fan Controlでポンプの回転速度を調整すると、UEFIのPWM制御で設定可能な下限の回転数が2150rpmとなり、ディスプレイに表示される冷却水の流量は5.35L/min前後となりました。
ただし、この流量表示は実測値ではなく、ポンプの回転数から算出した推定値です。ディスプレイ上には回転数と推定流量以外にも、電源電圧やポンプのパワーの使用率、オートとマニュアルの制御状態が表示されています。
付属のリモコンでマニュアルに切り替えると、最低回転数の1800rpmから最大回転数の4800rpmまで、100rpm刻みで手動調整することができます。
4800rpmではディスプレイ上の推定流量が12.4L/minという非常に高い数値を示しますが、ケースのサイドカバーを閉じていてもモーターの共振音やベアリングの回転音のような雑音が耳障りになってくるレベルです。
一般的にはD5系よりもDDC系ポンプの方が騒音が大きくなりやすいため、しっかりとした防振ゴムなどを間に挟んで共振対策をしておくと、耳障りな音をかなり抑えられるようになります。
防振用スポンジを挟んだ時と付属の両面テープ付きスポンジを貼った時の音を比較すると、両面テープ付きスポンジの方が静かでしたが、ファン固定用の防振ゴムで固定した方が、さらに共振音が抑えられていました。
GranzonのPWM DDCスタイルポンプ交換後のCPU温度
Cooler Master HAF700のエアフローの良さと480mmラジエーターの良好な冷却性能のおかげで、アイドル時のCPU温度は28℃前後となりました。
ASUS Q-Fan Controlの自動調整でCPUファンの最低回転数が少々高めに設定されてしまいますが、ファンやポンプの音がほとんど聞こえない超静音PCとして運用できております。
Intel Core i7-9700Kを48倍設定で動作させた際には、ウォーターポンプの回転数が3900rpm前後となり、CPUの最高温度は77℃以内に収まりました。
CPUファンは1200rpm、ポンプの回転数は3900rpm程度まで上がっておりましたが、ASUS Q-Fan Controlで設定を調整することで、CPU温度が80℃近くまで上がらない限りは静音水冷PCとして稼働させることができました。
派手なゲーミングPCにも溶け込む圧倒的な存在感と性能
Granzon PWM DDC Style Pump用にG1/4止水ネジを購入していなかったため、余っていたフィッティングとホースを使用してタンクとポンプをつなぐホースを2本に増やしましたが、後にINとOUTを各1本ずつに変更し、IN側にはフィルターを装着しました。
最大回転時のウォーターポンプの音は多少気になりますが、PWM制御で最大回転数まで回らないように調整すれば、ほとんど音が気にならない程度まで騒音を抑えることができます。
メンテナンス性を考慮してハードチューブ仕様にすることは考えておりませんが、リザーバーの配置に多少の自由度がある、カスタマイズ性の高い水冷パソコン用ウォーターポンプだと思います。
取扱説明書が無かったり、120mmファン用ブラケットが分かりにくい場所に収納されていたりと不親切な点もありますが、ポンプの稼働状態を常時チェックでき、静粛性も調整しやすいGranzonのPWM DDCスタイルポンプは、自作本格水冷派にオススメできます。
ちなみに付属のリモコンについては、PUMP M/AでPWM制御と手動回転数設定を切り替え、その隣のPUMP SPEEDで回転数を手動変更できます。
LEDの手動制御ボタンも付いておりますが、ポンプの設定ボタンがある1列以外はどれも機能しておりませんので、Granzon製品の全てをリモコン一つでコントロールしてね!ということなのでしょう。
