USB Type C(USB3.1 Gen2)の表裏を入れ替えて向きが転送速度に影響するのか計測してみた

写真素材:スマートフォンの充電_タイプ-C

2013年にUSB 3.1 Gen 2が登場し、その翌年の2014年8月に規格化された「USB Type-C」ですが、端子に裏表の区別がなく、どちら向きに差し込んでも接続できる便利なUSBコネクターとして登場しました。
ところが最近、USB Type-Cにも裏と表があり、接続する向きによって転送速度に違いが出るという情報を見かけるようになってきたので、実際にUSB Type-Cケーブルの向きを入れ替え、高速SSDの転送速度を測定してみました。

USB端子の種類と規格の違いは?

ユニバーサル・シリアル・バス、略称でUSBと呼ばれているシリアルバス規格ですが、マウスやキーボード、その他さまざまな外部周辺機器を接続できるインターフェースとして、USB 1.0が登場した1996年から長期間にわたって使われてきました。
USB 1.0からUSB 3.0までは、差込口に裏と表の指定があるType-AやType-B、Mini USBやMicro USBなどのコネクターが主に使われ、正しい方向以外には接続できない構造となっておりましたが、転送速度などの違いはあるものの、USBの各規格では基本的に下位互換性が確保されています。

ところが、2013年7月にUSB 3.1規格が策定され、2014年8月にはコネクターの上下方向に指定がない「USB Type-C」が規格化されると、従来のUSB 3.0を含めた規格の名称も変更され、何が何だか分からないカオス状態となってしまいます。

とりあえず、USBの規格をおさらい!

  • USB 1.0 | 半二重 12Mbps(1.5MB/s) | 1996年1月発表
  • USB 1.1 | 半二重 12Mbps(1.5MB/s) | 1998年9月発表
  • USB 2.0 | 半二重 480Mbps(60MB/s) | 2000年4月発表
  • USB 3.2 Gen 1(USB 3.1 Gen 1・USB 3.0) | 全二重 5Gbps(625MB/s) | 2008年11月発表
  • USB 3.2 Gen 2(USB 3.1 Gen 2) | 全二重 10Gbps(1.25GB/s) | 2013年7月発表
  • USB 3.2 Gen 2×2 | 全二重 20Gbps(2.5GB/s) | 2017年9月発表
  • USB4(40Gbps) | 最大40Gbps(5GB/s) | 2019年9月発表

なお、括弧内のMB/sやGB/sは通信速度を単純換算した理論値であり、実際のファイル転送速度は通信方式のオーバーヘッドや接続する機器の性能などによって異なります。

これまでUSBが普及してきたことによって受けた恩恵は大きいのですが、USB 3.0以降の規格や名称の変更がカオスすぎて何が何だか・・。
USB Type-Cのケーブルだとしても、USB 3.2なのかUSB 3.1なのか、Gen 1なのかGen 2なのかと呼び方が乱立しているので、USB Type-Cケーブルを買うにしても「どれだっけ?」となってしまいがちですが、転送速度500MB/s以上が必要な機器を接続する時以外は、特に困らないとは思われます。

私の場合は、転送速度1050MB/sのSSDを接続する都合で、家電量販店のUSBケーブル売り場でしばらく悩んでおりましたが、USB Type-Cで転送速度500MB/s以上が必要な機器を接続する時は、USB 3.1・USB 3.2共にGen 2に対応したケーブルを選べば大丈夫・・だと思いますw
ただし、USB Type-Cはあくまでコネクターの形状を表す規格なので、Type-Cだからといって必ずしも高速転送に対応しているわけではありません。
USBに関しては、Gen(Generation)の使い方を間違えているような気がする・・。

ちなみに、Type-AからType-Cに変換するUSBケーブルでもUSBの下位互換性は確保されているので、USB 1.0やUSB 2.0などの古い規格でも、適切なケーブルを使用し、接続する機器同士が対応していれば利用できます。

USB端子の向きを入れ替えて接続 高速SSDの転送速度をテストしてみました。

USB Type-Cケーブルの向きを入れ替えることで、SSDの転送速度に影響があるのかテストしてみました。
使用したSSDは、Delkin Juggler Cinema SSD 1TBです。シーケンシャルリードで最大1050MB/sの高速読み込みが可能なSSDなので、USB Type-Cの表と裏を入れ替えただけで転送速度に影響があるなら、CrystalDiskMarkのベンチマーク結果にも数字として表れるはずです。

速度測定 1回目

USB Type-Cの表と裏を入れ替えるテスト
測定が終わる前にスクショしてしまいましたが、USB 3.2 Gen 2対応のType-C to Type-Cケーブルで接続したところ、ほぼDelkin Juggler Cinema SSD 1TBのメーカー公表値と同じ転送速度が出ています。

2回目 USB Type-Cケーブルの向きを片側だけ変えて測定

USB Type-Cの表と裏を入れ替えるテスト
少しでも違いがあったら面白かったのですが、USB Type-Cケーブルの表と裏を入れ替えただけでは、転送速度にほとんど変化がありませんでした。
以前、SSDの転送速度が異常に低下した時の原因を特定できれば良かったのですが、今回の測定結果を見る限り、USB Type-Cケーブルの向きは関係なかった模様。

USB Type-AからType-Cに変換して測定1回目

結果が面白くなかったので、今度はUSB 3.2 Gen 1対応のType-A端子から、USB 3.2 Gen 2対応のType-C端子を備えたSSDに接続すると、転送速度にどの程度の影響があるのかテストしてみました。
USB3.2 Gen2からGen1に変換
シーケンシャルリード・ライト共に大幅に転送速度が低下していますが、ランダムリードに関してはそこまで大きな変化が見られません。

2回目 ケーブルの表と裏を入れ替えて測定

USB3.2 Gen2からGen1に変換

もうちょっと面白い結果が出るのを期待していたのですが、PCI Expressの拡張ボードでUSB 3.1 Gen 1(USB 3.0)接続をしているので、転送速度が頭打ちになっていただけの模様。
ランダムリードに関しては、今回の測定ではUSB 3.1 Gen 1・Gen 2共に大差がなかったのは新たな発見でした。


まとめ

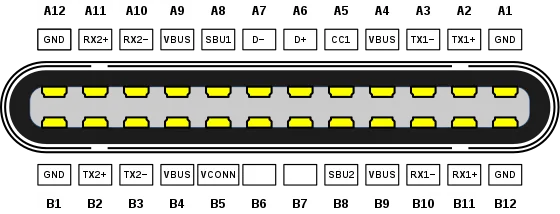

USB Type-Cのコネクタのピン配置とケーブル結線
今回のUSB Type-Cケーブルの裏表による転送速度の比較テストでは、ケーブルの向きを入れ替えても特に影響がないことが分かりましたが、USB Type-Cには、ケーブル内の電子回路などに電力を供給する「VCONN」や、接続状態とコネクターの向きを判別する信号線「CC1」「CC2」など、裏と表で役割が異なる端子も存在しています。
本来、USB Type-CはCC1・CC2によってコネクターの向きを判別し、適切な信号経路に切り替える仕組みになっているため、規格に準拠した機器やケーブルであれば、裏表を入れ替えても転送速度に違いが出ることはありません。
そのため、USB Type-Cの表と裏で転送速度が変わるという話は、USB 3.0以上の高速転送やUSB Type-Cの規格に正しく準拠していない安価な製品などで起こる可能性も完全には否定できませんが、少なくとも今回のDelkin Juggler Cinema SSD 1TBを使用した速度比較では、ケーブルの向きによる違いは確認できませんでした。
